  Question :    en page 304, vous indiquez des fonctions du type (1-jw/w1).  Or, dans tout le livre, vous n'en montrez aucune, ni en simulez aucune. Avez vous un exemple de ce type en électronique ?

 Réponse :

L'exemple le plus simple et significatif (et qui aurait pu faire l'objet d'un article dans le livre...) est le circuit déphaseur pur.
Il existe le déphaseur passif, à 2 résistances et 2 condensateurs, ainsi que le déphaseur à amplificateur opérationnel. Ce dernier est le plus usité, car son impédance de sortie est faible.
Le schéma est ci dessous :



Simulation :

en provenance de probe

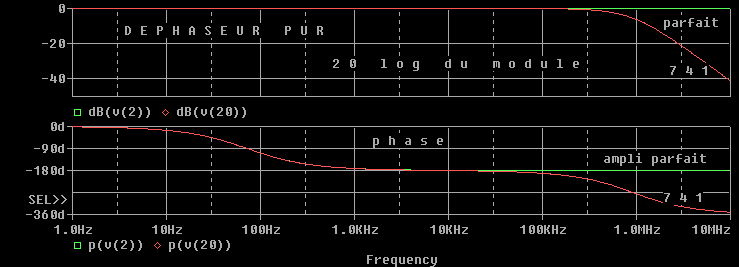

Simulation montrant la réponse harmonique d'un circuit déphaseur

Interprétation :
En vert (sortie n°2), la réponse parfaite : 0 dB, déphasage de 0 à -180 °.
En rouge (sortie n°20), la réponse simulée avec le modèle du 741 :

- Sur la courbe de Gain, les 2 réponses sont confondues jusqu'à 100 kHz environ (le rouge domine).
Puis, à cause de la réponse en fréquence de l'Amplificateur opérationnel seul, la fonction de transfert quitte la réponse parfaite.

- Sur courbe de phase, les 2 traces sont confondues jusqu'à 40 kHz environ.
Le 741 apporte sa rotation de phase supplémentaire, ce qui explique que le déphasage du montage va jusqu'à -360 ° au lieu de - 180 °.

Cette comparaison (similaire à celle donnée dans l'article 15) permet de conclure, pour ce jeu de composants, que la fonction déphaseur pur est assurée pour des fréquences inférieures à quelques dizaines de kHz.
