 Article 01
   Quelques informations supplémentaires des pages 19 à 22 du livre.


L'article 1 montre, au travers de la simulation, les caractéristiques d'une diode.
Cet article est très simple, et ne demande pas de nombreuses explications supplémentaires.
On se propose ci-dessous de reproduire les caractéristiques réelles du composant, information donnée par son constructeur

Rappel : erratum en page 21
Le coefficient de température est DV/DT, et non DT/DV. Cette faute de frappe était très visible.
L'unité mentionnée dans l'application numérique est, bien sûr, exacte : mV/°C, ou mV/K.



caractéristique constructeur de la diode 1N4002.

Un fabricant (il y en a plusieurs) est Fairchild.
Le site de Faichild propose les data sheet en ligne.


ll est proposé ci dessous 3 extraits ponctuels, choisi pour illustrer la page 21 du livre.

[1]                                    [2]
caractéristique de la 1N 4002 caractéristique de la 1N 4002

[3] caractéristique de la 1N 4002
Caractéristique de la diode 1N4002. Source : Fairchild

[1] La 1N4002 est une diode sous boîtier D041, c'est à dire de dimension similaire à une résistance 1/4 de Watt.
Elle est dans la catégorie "general purpose", c'est à dire "usage général".
Il faut entendre par là que ce composant n'a pas de performances précises : ce n'est pas une diode rapide, ni faible seuil...
Les principales caractéristiques des diodes d'usage général sont :
- la tension inverse maximale admissible,
- le courant moyen en direct.

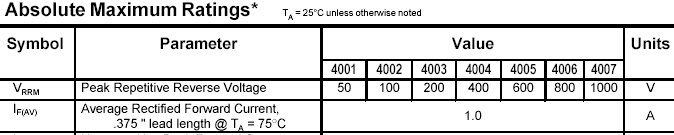

[3] Elle se situe dans une série : 1N4001 à 1N4007, identique à la tension de claquage inverse près : de 50 V à 1000 V.

La 1N4002 est garantie pour supporter 100 V en inverse. Au delà, la diode est détruite, par claquage irréversible.

Comme les autres diodes de cette série, son courant moyen est de 1 A. Au delà, la diode est détruite, car l'échauffement est excessif.

[2] Par contre, la diode peut supporter un courant supérieur, mais durant un court instant.
Par ce régime impulsionnel, la température de jonction peut rester à 25 °C.

La caractéristique directe de la diode, présentée ici sur une échelle logarithmique, montre que le courant peut atteindre 20 A : des impulsions de 300 us, et ce, répété toutes les 15 ms, d'où un rapport cyclique de 2 %.

Cette caractéristique est voisine d'une droite, ce qui signifie une allure exponentielle sur une échelle linéaire.
Ceci est expliqué par la relation donnée en page 20.

En exploitant cette courbe on lit que le point à 0,5 A est donné pour une tension directe de 0,88 V.
On est proche de la valeur donnée en page 21. L'écart est lié à la modélisation imparfaite de la diode : les paramètres indiqués en page 22 sont estimés.


fin de l'article 01
